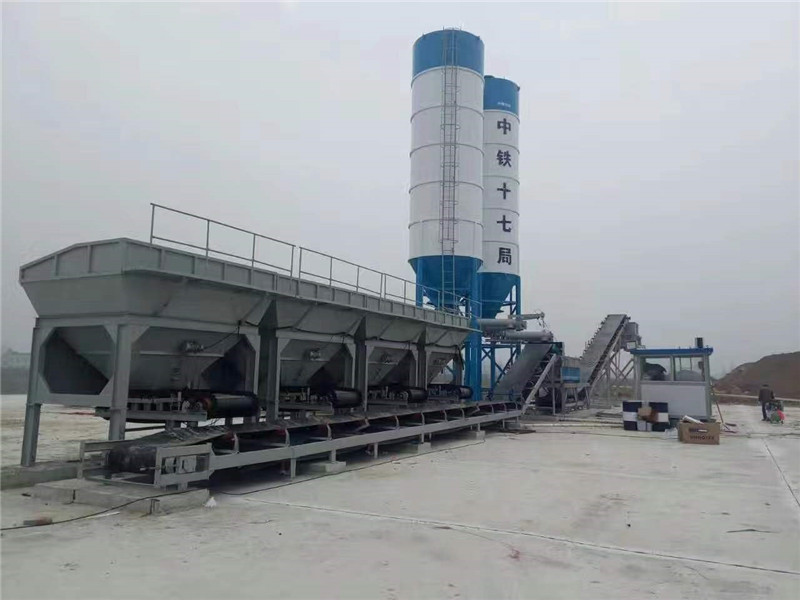

Σταθεροποιημένες εγκαταστάσεις εδαφολογικής μίξης WDJ οι σειρά είναι σύγχρονος εξοπλισμός που σχεδιάζεται ειδικά για τη συνεχή μίξη του υλικού οδικών βάσεων. Είναι ο συνδυασμός της καλύτερης εσωτερικής και ξένης τεχνολογίας, καυμένος τους παράγοντες όπως η σταθερότητα και η αξιοπιστία, καθώς επίσης και η ανταγωνιστική τιμή.
Η σειρά WBZ είναι σταθεροποιημένες εγκαταστάσεις εδαφολογικής μίξης που αναπτύσσονται από την επιχείρησή μας που ικανοποιεί τις ανάγκες κατασκευής των αρίστης ποιότητας εθνικών οδών, των αστικών δρόμων, των αερολιμένων, των αποβαθρών, των αθλητικών τομέων, και άλλων εγκαταστάσεων. Είναι σε θέση τα ποικίλα μικτά υλικά όπως ο ασβέστης, ο σβημένος ασβέστης, το χώμα, η άμμος και το αμμοχάλικο, η τέφρα μυγών, και το τσιμέντο.
Όταν εγκαθίσταται, μπορεί να εξασφαλίσει την παραγωγή σταθεροποιημένου της τσιμέντο άμμου και του αμμοχάλικου, του γκρίζου σταθεροποιημένου χώμα υλικού βάσεων, των συμπιέσιμων συγκεκριμένων και άλλων υλικών σε επίπεδο βάσης. Χάρι στον ακριβείς ανάλογους έλεγχο και ακόμη και το μίγμα του, τα προϊόντα προσαρμόζονται σε όλες τις απαιτήσεις κατασκευής.
WDJ300.400.500.600.700.800 ο τύπος σταθεροποίησε τις κύριες παραμέτρους απόδοσης εγκαταστάσεων εδαφολογικής μίξης:
| Πρότυπο παραμέτρου | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Παραγωγικότητα | 300t/h | 400t/h | 500t/h | 600t/h | 700t/h | 800t/h |
| Μέθοδος μέτρησης | Αυτοματοποιημένος | Αυτοματοποιημένος | Αυτοματοποιημένος | Αυτοματοποιημένος | Αυτοματοποιημένος | Αυτοματοποιημένος |
| Μέθοδος ρύθμισης | Μεταβλητός έλεγχος ταχύτητας συχνότητας | Μεταβλητός έλεγχος ταχύτητας συχνότητας | Μεταβλητός έλεγχος ταχύτητας συχνότητας | Μεταβλητός έλεγχος ταχύτητας συχνότητας | Μεταβλητός έλεγχος ταχύτητας συχνότητας | Μεταβλητός έλεγχος ταχύτητας συχνότητας |
| Τρόπος ελέγχου | αυτόματος | αυτόματος | αυτόματος | αυτόματος | αυτόματος | αυτόματος |
| Ακρίβεια ζυγίσματος (σύνολο) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Ακρίβεια ζυγίσματος (σκόνη) | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| Δύναμη κύριων μηχανών | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Συνολικό βάρος | 24t | 24t | 27t | 27t | 30t | 30t |
| Συνολική δύναμη | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ600 ο υπολογιστής Δ που μετρήθηκαν και η ταχύτητα συχνότητας έλεγξαν το σταθεροποιημένο πίνακα υπο--διαμόρφωσης εγκαταστάσεων εδαφολογικής μίξης
| Αριθ. | Όνομα μερών | Πρότυπο προδιαγραφών | Ποσότητα | Θέση προέλευσης | Παρατηρήσεις | ||
| 1 | Πλήρης μηχανή |
3, μέγιστο μέγεθος σιταριού της μίξης του συνόλου: 60mm 4, μετρώντας την ακρίβεια του συνόλου: ±0.51% 5, μετρώντας την ακρίβεια του υλικού σκονών: ±0.51% 6, μορφή συνελεύσεων: αποσπάσιμος τύπος 7, περιοχή: 43m*15m 8, διαμόρφωση: τέσσερις χοάνη και ένα δοχείο (διπλές μηχανές) |
Η συνολική χοάνη, τελειωμένο πιάτο σιδήρου δοχείων υιοθετεί 5mm, η επίπεδη μηχανή ζωνών, έκλινε το χάλυβα καναλιών μηχανών ζωνών υιοθετεί 18 η συνολική χοάνη, πόδια αναμικτών υιοθετεί την ι-ακτίνα 20. Η επίπεδη ζώνη και η κεκλιμένη ζώνη υιοθετούν τη νάυλον ζώνη.
|
||||
| 2 | Συνολικό σύστημα επεξεργασίας κατά δεσμίδες | Συνολική χοάνη | πιάτο σιδήρου ³ 12m που χρησιμοποιεί 5mm | 4 | Beian, Shandong |
Τύπος συνδυασμού: Ενιαία σύνθεση δοχείων Πλάτος χοανών: 3300mm |
|
| Δονητής | 1.1KW | 4 | Henan Xinxiang | ||||
| Οθόνη πλέγματος |
Πλέγμα-ενισχυμένη οθόνη
|
4 | Beian, Shandong | ||||
| Κλίμακα ζωνών | Ακρίβεια ±0.51% ζυγίσματος | 4 | Beian, Shandong | ||||
| Τύμπανο κλίμακας ζωνών | 4KW | 4 |
Zibo Shandong |
||||
| Αισθητήρας πίεσης | 150Kg | 4 | Bengbu Anhui | ||||
| Κύλινδροι μεταφορέων κλίμακας ζωνών | φ89×1080 | 1set | Beian, Shandong | ||||
| Κύλινδρος μεταφορέων κλίμακας ζωνών | φ89×1040 | 1set | Beian, Shandong | ||||
| Τροχαλία ζωνών πίεσης | 1 | Beian, Shandong | |||||
| Πλαίσιο μηχανών ζωνών χορήγησης της δόσης | χάλυβας καναλιών [18 | 1 | Beian, Shandong | ||||
| Μηχανοποιημένη τροχαλία | 50100-15KW-2.5 | 1 | Beian, Shandong | ||||
| Επίπεδη ζώνη δαχτυλιδιών | νάυλον ζώνη 1000×539.3m | 1 | Hebei | ||||
| Κύλινδροι μεταφορέων μηχανών ζωνών | φ89×375 | 1 σύνολο | Beian, Shandong | ||||
| Κύλινδροι μεταφορέων μηχανών ζωνών | φ89×1150 | 1 σύνολο | Beian, Shandong | ||||
| Κάθετο ραβδί | 1 σύνολο | Beian, Shandong | |||||
| 3 | Σύστημα ανεφοδιασμού σκονών | Ταΐζοντας δοχείο σκονών συστημάτων | 80-100T | 1 | Beian, Shandong | ||
| Αφαίρεση σκόνης | Κανένας | Beian, Shandong | |||||
| Βαλβίδα πυλών | 800×800 | 1 | Beian, Shandong | ||||
| Ρόδα χεριών βαλβίδων πυλών | 320 | 2 | Beian, Shandong | ||||
| Μεταφορέας βιδών | φ325×2700mm | 1 | Beian, Shandong | ||||
| Σπειροειδής μηχανή | 5.5KW | 1 | Beian, Shandong | ||||
| Σχοινί χαλύβδινων συρμάτων | φ6-10m | 1 | Beian, Shandong | ||||
| Τσάντα υφασμάτων | φ325 | 2 | Beian, Shandong | ||||
| Σπειροειδής ηλεκτρονική κλίμακα | Φ325×1400mm | 1 | Beian, Shandong | ||||
| Ηλεκτρονική ζυγίζοντας μηχανή | 4KW | 1 | Beian, Shandong | ||||
| Τρέχων αισθητήρας έντασης | 500Kg | 1 |
Bengbu, Anhui |
||||
| 4 | Δωμάτιο λειτουργίας | Θάλαμος ελέγχου | 1 | Beian, Shandong |
Τρόπος ελέγχου: Έλεγχος υπολογιστών
|
||
| Κλιματιστικό μηχάνημα | 1.2HP (τύπος ψύξης και θέρμανσης) | 1 | |||||
| 5 | σύστημα παροχής νερού | υποβρύχια αντλία | 2.2KW | 1 | Zibo, Shandong | τρόπος νερού: κανονισμός συχνότητας | |
| Ροή υδραντλιών | 40m ³ /h | 1 | Beian, Shandong | ||||
| 6 | Μίξη της συσκευής | Αναμίκτης | 1 | Beian, Shandong |
τύπος μηχανών: Διπλός οριζόντιος άξονας ισχυρός Συνεχής τύπος |
||
| Διπλή μηχανή | 37KW | 2 | μηχανή | ||||
| Λεπίδα | Υψηλό wear-resistant υλικό κραμάτων μαγγάνιου | 60 | Weifang, Shandong | ||||
| Μειωτής ταχύτητας | ZLY180 | 2 | Zibo, Shandong | ||||
| 7 | Συσκευή αποθήκευσης | Κεκλιμένη μηχανή ζωνών |
Κλίση Q=18° εγκατάστασης Κανάλι πλαισίων: χάλυβας [18 |
1 | Beian, Shandong |
Κίνηση πορτών κάδων Μέθοδος: Πνευματικός
δοχείο αποθήκευσης Ύψος εκφόρτωσης: 3700mm
|
|
| ηλεκτρικό τύμπανο κίνησης | 50100-18.5KW-2.5 | 1 | Zibo, Shandong | ||||
| Δακτυλιοειδής επίπεδη ζώνη | νάυλον ζώνη 1000×438m | 1 | Hebei | ||||
| Κύλινδροι μεταφορέων μηχανών ζωνών | φ89×375 | 1 σύνολο | Beian, Shandong | ||||
| Κύλινδροι μεταφορέων μηχανών ζωνών | φ89×1150 | 1set | Beian, Shandong | ||||
| Τελικό δοχείο αποθήκευσης | πιάτο σιδήρου ³ 8m που χρησιμοποιεί 5mm | 1 | Beian, Shandong | ||||
| Δονητής | 0.5KW | 2 | Xinxiang, Henan | ||||
| Ηλεκτρικό κουδούνι | 1 | Beian, Shandong | |||||
| 8 | Σύστημα κυκλωμάτων αέρα | Βαλβίδα σωληνοειδών | 4V310 | 2 | Zhejiang | ||
| Μηχανή | Y132s1-2-5.5KWB3 | 1 | Beian, Shandong | ||||
| Αεροσυμπιεστής | 0.67/7-5.5KW | 1 | |||||
| Κύλινδρος αέρα | 100×250 | 4 | |||||
| 9 | Ηλεκτρικό σύστημα ελέγχου | Ηλεκτρικά συστατικά | 1 | Chint Dexie |
Τα ηλεκτρικά συστατικά μπορούν να είναι προαιρετικά Υιοθετήστε τη σύνδεση 485 επικοινωνίας |
||
| Σύστημα ελέγχου | 1 | Beian, Shandong | |||||
| Οικοδεσπότης υπολογιστών | 1 | Lenovo | |||||
| Όργανο ελέγχου | 1 | Lenovo | |||||
| Αναστροφέας | 3.7kw | 4 | PU λι Hai | ||||
| Αναστροφέας | 5.5kw | 1 | PU λι Hai | ||||
| 11 | Συνδέσεις | Ειδικά εργαλεία | 1 | Beian, Shandong | |||
| οδηγός χρηστών | 1 | Beian, Shandong | |||||
| Πιστοποιητικό της συμμόρφωσης | 1 | Beian, Shandong | |||||
Σημείωση: 1 λόγω της τεχνικής βελτίωσης, την προέλευση των αγορασμένων μερών και το πρότυπο των τεχνικών παραμέτρων μπορούν να αλλάξουν, αλλά οι λειτουργίες δεν είναι χειρότερες από τις υπάρχουσες
2 ο αγοραστής πρέπει να προετοιμάσει τις ακόλουθες εγκαταστάσεις: το συγκεκριμένο ίδρυμα του σταθμού μίξης, η παροχή ηλεκτρικού ρεύματος στο γραφείο διανομής δύναμης του σταθμού μίξης και η πηγή αποθήκευσης νερού του σταθμού μίξης το μηχανικό πετρέλαιο που απαιτούνται για τον εξοπλισμό, και το απαραίτητο σύστημα προστασίας αστραπής στο σταθμό μίξης.
Διαμόρφωση προϊόντων:
1. Σύστημα ανεφοδιασμού επεξεργασίας κατά δεσμίδες: αποτελείται από μια διαιρώντας χοάνη, μια ταχύτητα-ελεγχόμενη συχνότητα-ελεγχόμενη μετρώντας μηχανή ζωνών, και έναν μεταφορέα ζωνών.
2. Υλικό σύστημα ανεφοδιασμού τσιμέντου: αποτελείται από ένα σιλό τσιμέντου (χοάνη τσιμέντου), έναν ταχύτητα-ελεγχόμενο μεταβλητό τροφοδότη στροφείων συχνότητας μετρώντας, και έναν σπειροειδή ηλεκτρονικό ζυγίζοντας μεταφορέα.
3. Αυτόματο σύστημα παροχής νερού: αποτελείται από μια δεξαμενή πίεσης, μια υποβρύχια αντλία, μια σωλήνωση, μια πίεση που μειώνουν τη βαλβίδα, έναν μετρητή ροής του νερού, και τον ψεκαστήρα νερού.
4. Μίξη του συστήματος: αποτελείται από έναν μειωτή μηχανών και έναν διπλό οριζόντιο συνεχή αναμίκτη άξονων.
5. Σύστημα συσκευών δοχείων αποθήκευσης: αποτελείται από ένα διπλό δοχείο αποθήκευσης απαλλαγής, μια κεκλιμένη μηχανή ζωνών, και έναν αεροσυμπιεστή.
6. Ηλεκτρικό σύστημα: αποτελείται από ένα γραφείο ελέγχου λειτουργίας και ένα δωμάτιο λειτουργίας.
7. Μέτρηση του συστήματος ελέγχου: είναι εξοπλισμένο με τα εσωτερικά διάσημα ηλεκτρονικά μέρη κατασκευαστών, τον έλεγχο ταχύτητας μετατροπής συχνότητας, και τον έλεγχο μικροϋπολογιστών με χειρωνακτικές και αυτόματες δύο μορφές. Έρχεται επίσης με ένα μαζικό σιλό τσιμέντου (συμπεριλαμβανομένου του μεταφορέα βιδών). Όσον αφορά στην τοποθετημένη σε σάκκο χοάνη τσιμέντου, μπορεί να εξοπλιστεί με μια άλλη συσκευή επάνω στην ανάγκη του χρήστη.
