Η μη-βάθμια κινητή σταθεροποιημένη μονάδα ανάμειξης εδάφους είναι ένα είδος προηγμένου εξοπλισμού ανάμειξης που αναπτύχθηκε για την βολική μεταφορά και τη μικρή κινητή περιοχή εργασίας.
Είναι σε θέση να αναμειγνύει τσιμέντο και σταθεροποιημένο έδαφος, σταθεροποιημένο έδαφος με ασβέστη, σταθεροποιημένο έδαφος με χαλίκι και άλλα σταθεροποιημένα υλικά βάσης, γεγονός που θα μπορούσε να εξοικονομήσει στους πελάτες περιττές δαπάνες.
Το εργοστάσιο είναι ιδιαίτερα κατάλληλο για την κινητή κατασκευή σιδηροδρόμων, αυτοκινητοδρόμων, γεφυρών και άλλων έργων με σχετικά μικρή ποσότητα σταθεροποιημένου εδάφους.
Εκτός αυτού, το Clear Road Mobile Stabilized Soil Mixing Plant έχει απλή λειτουργία, υψηλή παραγωγικότητα και χαμηλή κατανάλωση ενέργειας.ή ειδική προσαρμογή σύμφωνα με τις πραγματικές ανάγκες.
Η εισαγωγή κινητής σταθεροποιημένης μονάδας ανάμειξης εδάφους χωρίς θεμέλιο και οριζόντιου σιλό τσιμέντου:
Η κινητή μονάδα ανάμειξης σταθεροποιημένης με νερό χωρίς θεμέλιο υιοθετεί μια συμπαγή ιδέα σχεδιασμού και μια εύλογη διάταξη, η οποία μειώνει σημαντικά την περιοχή εργασίας του εξοπλισμού.,εγκατάσταση, διορθώσεις και εύκολη συντήρηση.Αυτός ο τύπος εγκαταστάσεων διαθέτει υψηλής ευαισθησίας αντλία πίεσης από ανοξείδωτο χάλυβα που είναι με λιγότερο κραδασμό και καλύτερο σταθερό σήμα από το παραδοσιακό αισθητήρα μάντηλαΗ μονάδα ζύγισης ζώνης αποτελείται από μετατροπή ταχύτητας συχνότητας και επαγγελματικό υπολογιστή.μαζί με την ευέλικτη και ακριβή μέθοδο αντιστάθμισης μετρήσεων καθιστά τα συστατικά συσσωρευτών πιο ακριβή. Η ζώνη φούστα υιοθετείται για να αποφευχθεί η επίπτωση στον αισθητήρα ζύγισης όταν το πλευρικό τοίχωμα σφίξει με τις πέτρες άμμου.έχει πιστοποιηθεί από το Γραφείο Τεχνικής Εποπτείας και είναι κατάλληλο για την κατασκευή υποβαθμών όπως οδοί, αεροδρόμια, σιδηροδρόμους και οποιουδήποτε άλλου επιπέδου.

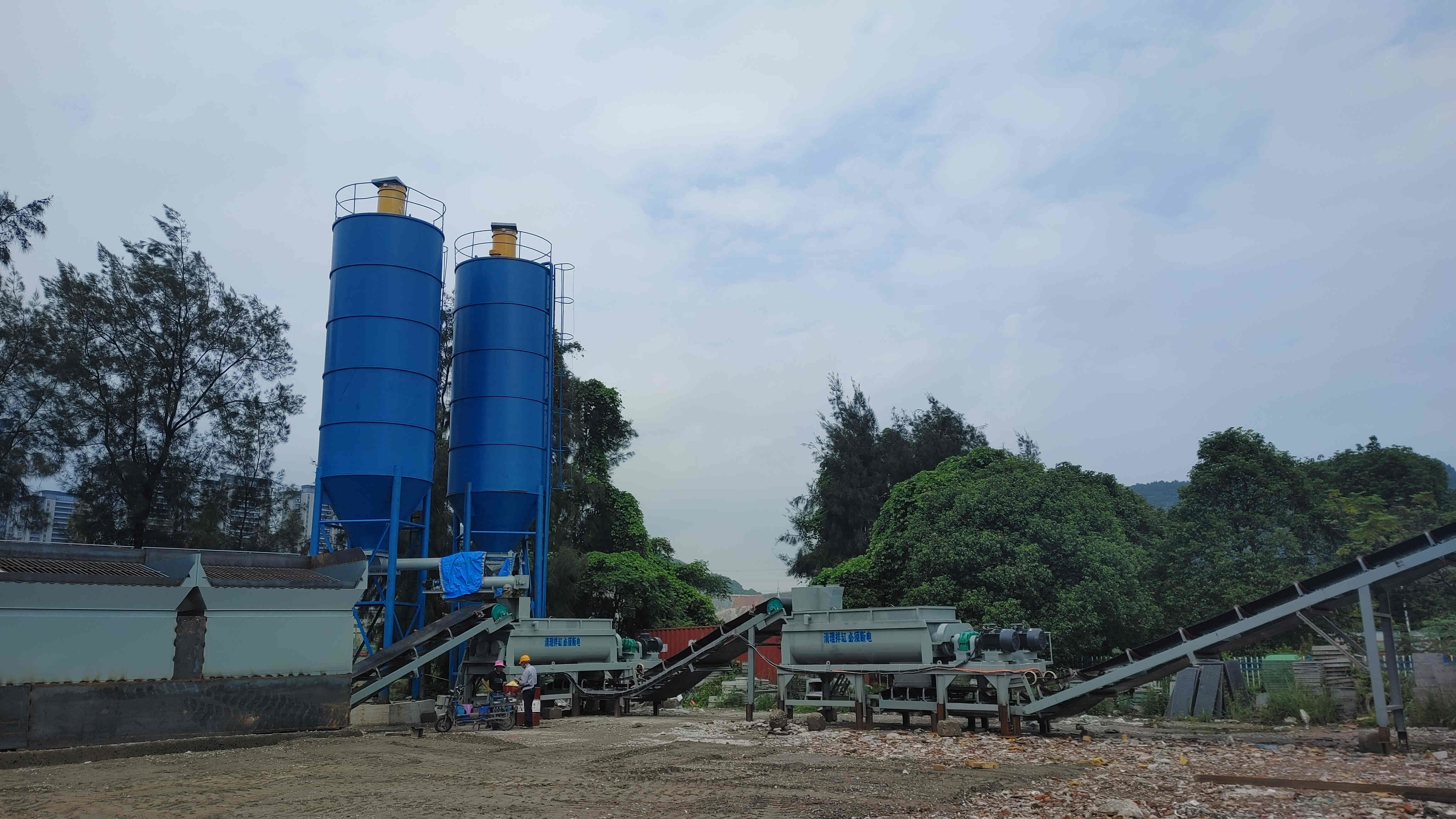

Εισαγωγή κινητής σταθεροποιημένης μονάδας ανάμειξης εδάφους χωρίς θεμέλιο και κάθετου σιλό τσιμέντου:
Το σιλό έχει τετραπλό σφραγισμό για να αποτρέψει τη διαρροή λιπασμάτων από την κεφαλή του άξονα, η οποία μπορεί να προσφέρει υψηλή απόδοση και λιγότερες απώλειες και εύκολη εγκατάσταση και συντήρηση.Η διεπαφή λειτουργίας του μηχανήματος και η απόδοση εργασίας έχουν σχεδιαστεί για να είναι πιο ανθρώπινη και αξιόπιστηΟ μικτήρας με δύο οριζόντιους άξονες είναι εξοπλισμένος με ισχυρή ικανότητα συνεχούς λειτουργίας, ολοκληρωμένη γραμμή ανάμειξης,έντονη κίνηση ανάμειξηςΤο σύνολο αυτό του εξοπλισμού μπορεί να συναρμολογηθεί στο εργοστάσιο χωρίς αποδιορθώσεις λόγω του υψηλού βαθμού αυτοματισμού, της ισχυρής ευελιξίας,απλή λειτουργία και καλή σταθερότηταΗ δομή είναι σταθερή ενώ η διάταξη του χώρου είναι συμπαγή και εύλογη, γεγονός που εξασφαλίζει τόσο την ευελιξία όσο και την παραγωγική ικανότητα.Με μικρότερη περιοχή κατοχής και σχετικά εύκολη μετακίνηση μεταξύ χώρων, ο κινητός σταθμός σταθεροποίησης νερού μπορεί να μειώσει σημαντικά την ποσότητα της βασικής μηχανικής.
Προδιαγραφές:
Οι κύριες παραμέτρους απόδοσης του YWDJ600,500,400,300 κινητή σταθεροποιημένη μονάδα ανάμειξης εδάφους χωρίς θεμέλιο:
| Πρότυπο παραμέτρων | YWDJ300 | YWDJ400 | YWDJ500 | YWDJ600 |
| Ποσοστό παραγωγής | 300 τόνους/ώρα | 400 τόνους/ώρα | 500 τόνους/ώρα | 600 τ/ώρα |
| Μέθοδος μέτρησης | Υπολογιστική μέτρηση | Υπολογιστική μέτρηση | Υπολογιστική μέτρηση | Υπολογιστική μέτρηση |
| Μέθοδος προσαρμογής | Συχνότητα | Συχνότητα | Συχνότητα | Συχνότητα |
| Μέθοδος ελέγχου | Αυτοματοποίηση | Αυτοματοποίηση | Αυτοματοποίηση | Αυτοματοποίηση |
| Ακριβότητα ζύγισης (συνολικά) | ± 2% | ± 2% | ± 2% | ± 2% |
| Ακριβότητα ζύγισης ((Υλικό σκόνης) | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Ποσοστό παρακολούθησης | 90KW | 100KW | 130KW | 140KW |
| Συνολικό βάρος | 24 τ. | 24 τ. | 26 τόνους | 26 τόνους |
| Συνολική ισχύς | 90KW | 100KW | 130KW | 140KW |
ΥWDJ500-600YWDJ500-600 κινητή σταθεροποιημένη μονάδα ανάμειξης εδάφουςΠίνακας διαμόρφωσης υποτομέων
| Αριθμός | Όνομα τμήματος | Προδιαγραφές | ποσότητα | τόπος προέλευσης | Σημείωση | |
| 1 | Ολοκληρωμένη μηχανή |
|
Συγκεντρωτική θήκη,tΟ σιδερένιος πλάκας του σιλό του τελικού προϊόντος υιοθετεί 5 mm, ο χάλυβας του καναλιού του κλίστριου μεταγωγικού ιμάντα υιοθετεί αριθ. 18, η θρόμβη συσσωρευτών και τα πόδια του αναμεικτή υιοθετούν 20 I δέσμησ, και η κλίση ζώνης υιοθετεί ζώνη νάιλον. Το δίσκο είναι κατασκευασμένο από 200*200 I Ακτίνα.
|
|||
| 2 |
Συγκεντρωτικό σύστημα παρτίδας
|
Συγκεντρωτικό θόλωμα |
8m3 Η σιδερένια πλάκα υιοθετεί μοντέλο 5 mm |
3 | Μπέιαν, Σάντονγκ. | Διάμετρος της θήκης: 3200 mm |
|
Εξοπλισμός δονήσεων
|
1.1KW | 3 | Σίνσιάνγκ, Χενάν. | |||
| Σίτο πλέγματος | Στερεωμένο έλαιο | 3 | Μπέιαν, Σάντονγκ. | |||
| Κλίμακα ζώνης |
Ακριβότητα μέτρησης ±0,5-1% |
3 | Μπέιαν, Σάντονγκ. | |||
| Ρολάρι ζυγαριού | 4KW | 2 | Σίμπο, Σάντονγκ | |||
| 5.5KW | 1 | |||||
| Αισθητήρας πίεσης | 150 κιλά | 3 | Μπενγκμπού, Ανχούι | |||
| Δοκιμαστικό ζυγαριού | φ89×780 | 1 σύνολο | Μπέιαν, Σάντονγκ. | |||
| Δοκιμαστικό ζυγαριού | φ89×740 | 1 σύνολο | Μπέιαν, Σάντονγκ. | |||
| 3 |
Προμήθεια σκόνης Σύστημα |
Κουτί σκόνης | 70·100 τόνων | 1 | Οριζόντιο ύφος | |
| Απομάκρυνση σκόνης | Σάκος παλμού | 1 | Μπέιαν, Σάντονγκ. | |||
| Βαλβίδα πύλης | 800 × 800 | 4 | Μπέιαν, Σάντονγκ. | |||
| Χεριούλης βαλβίδας πύλης | 320 | 8 | Μπέιαν, Σάντονγκ. | |||
| Συσκευή μεταφοράς βιδών | φ325 ×3600χμ | 2 | Μπέιαν, Σάντονγκ. | |||
| Στροφωτήρας | 7.5KW | 2 | Μπέιαν, Σάντονγκ. | |||
| Ατσάλινα σχοινιά | φ6-10 μέτρα | 1 | Μπέιαν, Σάντονγκ. | |||
| Κουστούμια | φ325 | 2 | Μπέιαν, Σάντονγκ. | |||
| Στροφική ηλεκτρονική ζυγαριά | Φ325×1400mm | 1 | Μπέιαν, Σάντονγκ. | |||
| Ηλεκτρονικός κινητήρας ζύγισης | 4KW | 1 | Μπέιαν, Σάντονγκ. | |||
| Σπειροειδή υψηλής ταχύτητας | 11KW 6,2 μέτρα | 1 | Τζινάν Μίκοσι | |||
| 4 | Σύστημα ελέγχου | Αίθουσα ελέγχου | 1 |
μέθοδο ελέγχου: ηλεκτρονικό έλεγχο, |
||
| 5 |
σύστημα παροχής νερού
|
Πυροβόλη αντλία | 2.2KW | 1 | Σίμπο, Σάντονγκ |
Διακόπτης νερού: μετατροπή συχνότητας |
| ρεύμα αντλίας | 40m3/h | 1 | Μπέιαν, Σάντονγκ. | |||
| Σωλήνες και εξαρτήματα | 1 | Βεϊφάνγκ, Σαντόνγκ | ||||
| 6 | Μέρος αναμειγνύσεως | Συσκευή μίγματος | 1 | Μπέιαν, Σάντονγκ. |
Τύπος υποδοχής: Δύο άξονες, συνεχείς |
|
| ΜΟδική | 30KW | 2 | Εργοστάσιο κινητήρα αριθ. 1 | |||
| Σκοπός: | Υλικό ανθεκτικό στην φθορά από κράμα υψηλού μαγγανίου | 56 | Βεϊφάνγκ, Σαντόνγκ | |||
| Rεκπαιδευτικός | ZLY180 | 2 | Σίμπο, Σάντονγκ | |||
| 7 | Μέρος αποθήκευσης | Τεχνικές συσκευές μεταφοράς |
Κλίση εγκατάστασης Q=30° χάλυβα καναλιού σκελετού[18] |
1 | Μπέιαν, Σάντονγκ. |
Δρόμος Ντούμεν Μέθοδος: Πνευματική
Αποθηκευτικό κάδο Υψόμετρο εκφόρτωσης: 3100 mm
|
| Τραμπός κινητήρα | 50100-15KW-2.5 | 1 | Σίμπο, Σάντονγκ | |||
|
1000×5-21,5 μέτρα ((σκουπίδα νάιλον) | 1 | Χεμπέι | |||
| Συσκευή μεταφοράς ζώνης | φ89×375 | 1 σύνολο | Μπέιαν, Σάντονγκ. | |||
| Συσκευή μεταφοράς ζώνης | φ89 × 1150 | 1 σύνολο | Μπέιαν, Σάντονγκ. | |||
| Σημερινός μηχανοκίνητος | 1 σύνολο | Μπέιαν, Σάντονγκ. | ||||
| Τελικός κάδος αποθήκευσης |
5m3 (συσσώρευση) Η σιδερένια πλάκα υιοθετεί μοντέλο 5 mm |
1 | Μπέιαν, Σάντονγκ. | |||
| Εξοπλισμός δονήσεων | 0.5KW | 1 | Σίνσιάνγκ, Χενάν. | |||
| Ηλεκτρική καμπάνα | 1 | Μπέιαν, Σάντονγκ. | ||||
| 8 | Σύστημα αέρα | Ηλεκτρομαγνητική βαλβίδα | 4Β310 | 2 | Ζετζιάνγκ | |
| Μηχανή | Υ132S1-2-5.5KWB3 | 1 | Μπέιαν, Σάντονγκ. | |||
| Συμπιεστήρας αέρα | 0.67/7-5.5KW | 1 | ||||
|
Κύλινδρο αέρα
|
100 × 250 | 2 | ||||
| 9 | Ηλεκτρικό σύστημα ελέγχου | Ηλεκτρονικά εξαρτήματα | 1 | Τσιντ Ντελίξι |
Ηλεκτρικές συσκευές είναι προαιρετικές Χρησιμοποιώντας 485 σύνδεση επικοινωνίας |
|
| Σύστημα ελέγχου | 1 | Μπέιαν, Σάντονγκ. | ||||
| Υπολογιστής υποδοχής | 1 | Lenovo | ||||
| Παρακολούθηση | 1 | Lenovo | ||||
| Μετατροπέας | 3.7kw | 2 | ||||
| Μετατροπέας | 5.5kw7.5kw | 2 | ||||
| 11 | Τυχαία αξεσουάρ | Ειδικά εργαλεία | 1 | Μπέιαν, Σάντονγκ. | ||
| Οδηγίες | 1 | Μπέιαν, Σάντονγκ. | ||||
| Διάγραμμα κυκλώματος | 1 | Μπέιαν, Σάντονγκ. | ||||
| Πιστοποιητικό | 1 | Μπέιαν, Σάντονγκ. | ||||
Σημείωση: 1 Λόγω της τεχνικής βελτίωσης, η προέλευση των αγορασθέντων εξαρτημάτων και το μοντέλο των τεχνικών παραμέτρων μπορεί να αλλάξουν, αλλά οι λειτουργίες δεν είναι χειρότερες από τις υπάρχουσες.
2 Ο αγοραστής πρέπει να προετοιμάσει τις ακόλουθες εγκαταστάσεις: τα θεμέλια από σκυρόδεμα του σταθμού ανάμειξης,η παροχή ενέργειας στο ντουλάπι διανομής ενέργειας του σταθμού ανάμειξης και η πηγή αποθήκευσης νερού του σταθμού ανάμειξης- το μηχανικό λάδι που απαιτείται για τον εξοπλισμό και το απαραίτητο σύστημα προστασίας από κεραυνό στον σταθμό ανάμειξης.
Ηκινητή σταθεροποιημένη μονάδα ανάμειξης εδάφουςείναι ιδανικό για όσους χρειάζονται βασικά υλικά για τις κατασκευές τους, όπως αυτοκινητόδρομοι, δρόμοι πόλεων, αεροδρόμια και αθλητικά στάδια.Αυτός ο προηγμένος εξοπλισμός είναι ικανός να χρησιμοποιεί μια ποικιλία συστατικών πρώτων υλών όπως υψηλής ποιότητας ασβέστηΗ παραγωγή του είναι μια σειρά από βασικά υλικά, συμπεριλαμβανομένου του σταθεροποιημένου από τσιμέντο χαλίκι, των σταθεροποιημένων από ασβεστόλιθο υλικών και του συμπιεστού σκυροδέματος.Αναμειγνύοντας τα συστατικά ομοιόμορφα, τα παραγόμενα βασικά υλικά είναι ακριβώς αναλογικά και καθαρά, καθιστώντας τα ιδανικά για μηχανική κατασκευή.
Η κινητή μας μονάδα ανάμειξης εδάφους προσφέρει ένα πλήρες φάσμα τεχνικής υποστήριξης και υπηρεσιών, μεταξύ των οποίων:
